一、應用范圍：
主要用于50Hz，6kv、10kv、35kv三相電力系統，用以調整、平衡電網電壓，提高功率因素，降低損耗，濾除諧波，提高電能質量。
二、產品特點：
1、能在110%額定電壓的穩態過電壓下長期運行；
2、能在均方根值不超過130%額定電流下連續運行；
3、采用無重?fù)舸└邏簲嗦菲?，裝有氧化鋅避雷器，以限制操作過電壓；
4、對于6kv、10kv小容量電容器組，可用高壓真空接觸器分組自動投切；
5、配干式串聯電抗器限制合閘涌流并濾除諧波；
6、配置FD系列放電線圈，快速釋放電容器切除后的殘留電壓；
7、控制方式：就地控制、集中控制、自動控制；
8、主保護：熔斷器保護，后備保護：開口三角電壓、電壓差動、中性點不平衡電流保護，其他保護：過流、過壓、失壓保護。
三、產品結構：

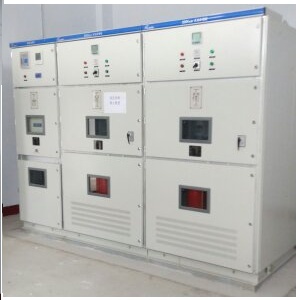

本裝置由高壓開關柜（包括斷路器、隔離開關、電流互感器、保護裝置、測量?jī)x表）、串聯電抗器、放電線圈、氧化鋅避雷器、接地開關、熔斷器、并聯電容器組成，高壓開關柜放置于開關室內，電容器組等布置方式為：戶內柜式、框架式、集合式
戶內柜式：按不同容量及規格由一臺進線柜和數臺電容器柜組合而成，進線柜內裝設放電線圈、接地開關、氧化鋅避雷器。電容柜內裝設并聯電容器、單臺電容器保護熔斷器。
框架式：電容器組包括進線架和電容器構架，整個構架分為若干個板塊在現場進行組裝。進線架內裝設放電線圈、接地開關、氧化鋅避雷器、中性點電流不平衡保護用電流互感器（雙星形接線）。電容構架內裝設并聯電容器、單臺電容器保護熔斷器。
集合式：集合式是由集合式電容器組組成的電容器組合方式，包括串聯電抗器、集合式并聯電容器和放電線圈。
一次方案、外形尺寸根據現場情況確定。
