一、概述：

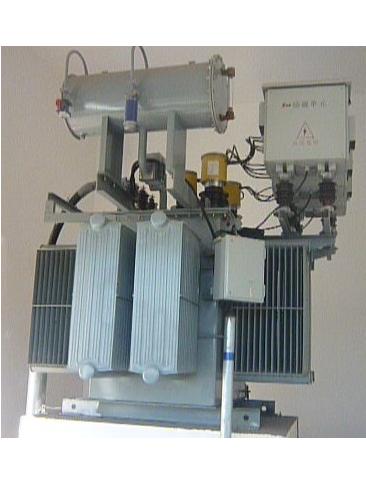

工業企業及電氣化鐵路的供電系統，如軋機、電弧爐、電力機車等非線性交變設備，采用固定電容補償時，由于負載的波動，常常產生大量超前的無功；另外，長距離輸變電線路的對地電容，也會產生大量超前的無功。超前的無功往往帶來系統過電壓。而采用硅整流系統的負荷，還會產生了大量的奇次諧波，從而造成電網電壓的波動、閃變、負序不平衡電壓。NMCR系列磁控電抗器在固定電容補償?shù)幕A(chǔ)上，采用響應速度很快的可控電抗器補償系統超前的無功，達到系統功率因素穩定的目的。
本裝置可應用于：
電網樞紐變電站：提高系統暫態電壓穩定性，確保系統運行安全；
風力發電廠：提高母線電壓穩定性，抑制振蕩；
工業企業及電氣化鐵路：抑制電壓閃變，補償不平衡負荷，濾除諧波及提高系統功率因素。
二、工作原理：
在固定電容補償?shù)幕A(chǔ)上，應用響應速度很快的可控電抗器，通過檢測系統母線電壓、電流等參數，通過過程算法得出系統的無功或功率因素，實時改變可控電抗器的電感量，來補償系統超前的無功，平抑系統過電壓。使系統電壓、無功或功率或因數保持在設定值。其濾波器采用常規的LC串聯諧振電路，分別對3次及以上的奇次諧波呈低阻抗，而對基波呈高阻抗，達到濾除諧波的目的。
三、主要性能特點及技術指標：
1、能濾除3次及以上的奇次諧波，功率因數可保持在0.95以上；
2、平抑系統過電壓，確保系統電壓穩定；
3、具有過流、過壓、欠壓、變壓器溫升、輕重瓦斯、速動油壓等保護；
4、響應時間<20ms；
5、控制器由微機控制，能快速檢測及跟蹤無功的變化，并對可控電抗器實時進行控制；
6、基于進口PLC、DSP及FPGA控制，控制電路簡單，抗干擾能力強，可靠性高；
7、與上位工控機進行通訊；
8、觸摸屏顯示：系統電壓、電流、有功、無功、功率因數；
9、過載能力>1.5倍；
10、諧波：3次<3.0％ 5次<2.0％ 7次<1.5％ 11次<0.8％ 13次<0.3％；
11、體積小、壽命長，免維護。
四、主要技術參數：
輸入電壓 35kV 10kV 6kV
功率因素 95%以上
諧波水平 3次<3.0％ 5次<2.0％ 7次<1.5％ 11次<0.8％ 13次<0.3％
響應時間 小于20ms
控制電源 AC/DC220V
通訊接口 RS242、RS485
進線方式 下進線
絕緣等級 F級
防護等級 IP20 IP30
